Os sistemas de dutos na indústria de energia operam sob condições de trabalho complexas, geralmente caracterizadas por alta temperatura e alta pressão, meios inflamáveis e explosivos e longos períodos de operação contínua. A falha dos suportes da tubulação pode levar à ruptura da tubulação, vazamento de meios e até mesmo acidentes graves de segurança.

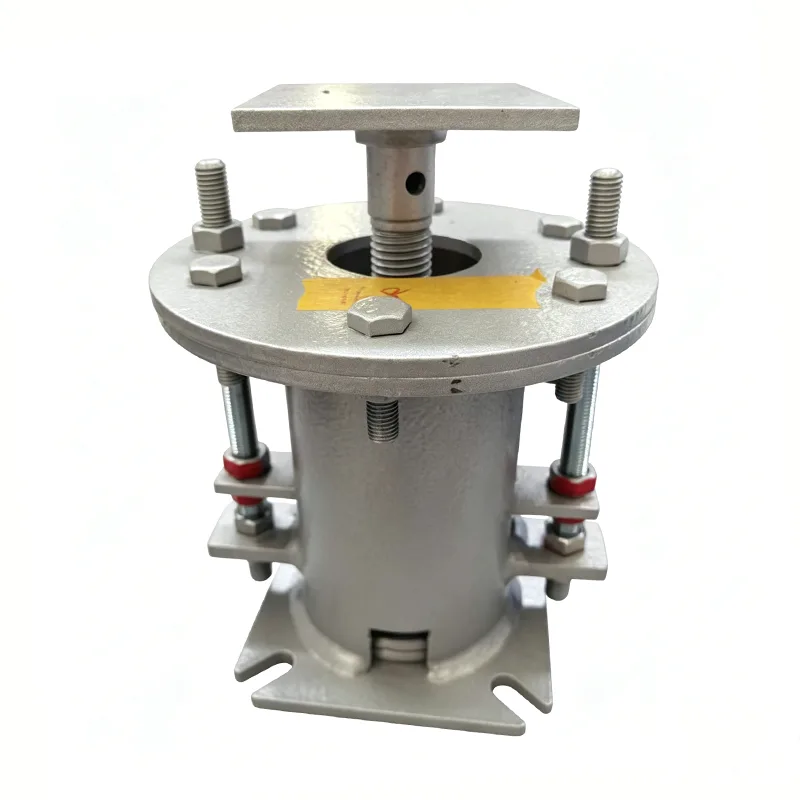

O suporte de mola variável para indústria de energia é um dispositivo de suporte de tubulação elástica dedicado projetado especificamente para a indústria de energia. Mantém um desempenho estável sob condições extremas de trabalho e garante a operação segura e confiável de instalações de energia.
O Suporte de Mola Variável para Indústria de Energia absorve o deslocamento térmico de tubulações causado por mudanças de temperatura através da deformação elástica das molas, enquanto suporta o peso morto da tubulação e cargas adicionais.
Com 14 anos de experiência no atendimento de sistemas de suporte de dutos na indústria de energia, a Yangzhou Tianshun Pipeline aplicou com sucesso seus produtos em mais de 300 projetos de energia em todo o mundo, incluindo infraestruturas críticas, como usinas termelétricas, usinas nucleares, terminais de GNL e gasodutos de longa distância.
| Tabela de especificações de suporte de mola variável | Exemplo |
| Tipo/configuração de cabide | Tipo A, B, C, D, E, F, G |
| Tamanho da mola/Não. | Nº 0 - Nº 22 |
| Faixa de viagem | 30mm, 60mm, 90mm, 120mm 180mm |
| Carga Operacional | 0,2 kN - 400 kN |
| Carga Instalada (Carga Fria) | kN/kgf |
| Carga Operacional (Carga Quente) | kN/kgf |
| Direção do movimento | Para cima / para baixo |
| Variabilidade (%) | ≤ 25% (Padrão) |
| Tratamento de superfície | Imersão a Quente Galv/ Pintado |
| Material da Habitação | Aço Carbono (Q235/Q355) |
▶ Projeto de alta confiabilidade: todos os componentes críticos adotam um projeto redundante com um fator de segurança não inferior a 1,6 vezes.
▶ Ampla adaptabilidade à temperatura: opera normalmente em ambientes de temperaturas extremas variando de -196°C a +600°C.
▶ Excelente resistência à fadiga: as molas passaram por 150.000 ciclos de fadiga para atender aos requisitos de operação contínua de longo prazo das instalações de energia.
▶ Alta precisão de carga: sujeito a três calibrações de carga antes do envio, com erro controlado em ±5%.
▶ Estrutura anti-afrouxamento e anti-sísmica: apresenta design duplo anti-afrouxamento, capaz de suportar terremotos de magnitude 8 e vibração de equipamentos.
▶ Ajuste on-line: equipado com um mecanismo de ajuste dedicado para ajuste fino de carga sem desligamento.
|
Item de comparação |
Suporte de mola variável de uso geral |
Suporte de mola variável para indústria de energia |
|
Fator de segurança de projeto |
1,2-1,4 vezes |
≥1,6 vezes |
|
Faixa de temperatura operacional |
-40℃ ~ +450℃ |
-196°C ~ +600°C |
|
Vida de fadiga |
50.000-100.000 ciclos |
≥150.000 ciclos |
|
Design anti-afrouxamento |
Anti-afrouxamento de porca única |
Dupla anti-afrouxamento + arruelas de pressão |
|
Padrão de inspeção |
Inspeção de amostragem |
Inspeção 100% completa + inspeção opcional por terceiros |
|
Condições de Trabalho Aplicáveis |
Ambientes industriais em geral |
Condições extremas na indústria energética |
O Suporte de Mola Variável para Indústria Energética é amplamente utilizado em sistemas de dutos de diversas instalações de energia:
▶ Dutos principais de vapor, dutos de água de alimentação e dutos de gás/ar de combustão em usinas termelétricas
▶ Sistemas de dutos auxiliares de ilhas convencionais e de ilhas nucleares em usinas de energia nuclear
▶ Dutos criogênicos em terminais de GNL e estações de gaseificação
▶ Estações e câmaras de válvulas de gasodutos de longa distância
▶ Oleodutos hidráulicos e lubrificantes em parques eólicos
▶ Oleodutos de transferência de calor em usinas de energia solar térmica
Estabelecemos um rigoroso processo de controle de qualidade especial para produtos energéticos para garantir que cada suporte de mola variável da indústria de energia atenda aos mais altos padrões da indústria:
▶ Inspeção de entrada de matéria-prima: cada lote de aço é acompanhado do certificado do material original e passa por análise espectral e testes de propriedades mecânicas.
▶ Controle de fabricação de molas: Produzidas em máquinas enroladoras de molas CNC, cada mola passa por três testes completos de compressão.
▶ Controle de qualidade de soldagem: Todos os processos de soldagem são realizados por soldadores certificados e sujeitos a testes 100% não destrutivos (NDT).
▶ Teste de desempenho do produto acabado: cada unidade passa por testes de carga de curso completo e calibração de deslocamento.
▶ Inspeção final pré-embarque: São emitidos documentos completos de certificação de qualidade, incluindo relatórios de materiais, relatórios de testes e certificados de conformidade.
Nosso sistema de gestão de qualidade é certificado pela ISO 9001:2015 e todos os produtos atendem aos padrões internacionais, incluindo CE, API e ASME.
▶ Análise gratuita de tensão de tubulação e cálculo de seleção de suporte/suspensor
▶ Serviços de design personalizados para projetos de energia específicos
▶ Orientação de instalação no local e serviços de comissionamento
▶ Serviços regulares de inspeção e manutenção
▶ Fornecimento emergencial de peças de reposição com resposta ao cliente 24 horas por dia
Para obter informações mais detalhadas sobre o Suporte de Mola Variável para Indústria de Energia ou seleção técnica para o seu projeto, entre em contato com nossa equipe profissional de vendas.
