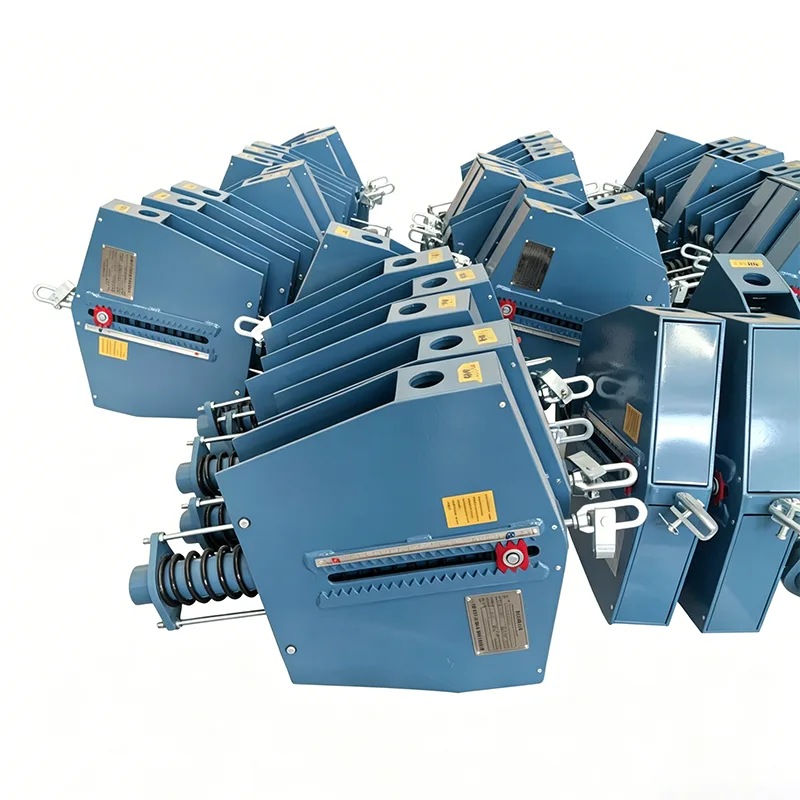

Suporte constante de mola para pipeline

Suporte Constant Spring para pipeline

Durante a operação de sistemas de dutos industriais, a seleção inadequada de soluções de suporte geralmente leva a uma série de problemas:

▶  Estresse excessivo na tubulação: quando tubulações de alta temperatura sofrem deslocamento térmico, mudanças na força de suporte causam rachaduras na solda e vazamento nas juntas

▶  Danos na interface do equipamento: o impulso de expansão térmica das tubulações é transmitido a equipamentos sensíveis, como bombas e compressores, resultando em deslocamento do equipamento ou falha na vedação

▶  Falha de travamento do suporte e do suspensor: instalação e comissionamento inadequados impedem que as molas funcionem normalmente, causando flacidez e deformação da tubulação

▶  Altos custos de operação e manutenção: manutenções e substituições frequentes afetam a continuidade da produção

Para resolver esses problemas comuns do setor, oferecemos uma solução madura verificada por 14 anos de prática de engenharia: Constant Spring Support for Pipeline.

Curva carga-deslocamento obtida no ensaio de tipo de suporte/suspensor de mola constante. O eixo horizontal representa o deslocamento enquanto o eixo vertical representa a carga. A curva permanece aproximadamente horizontal durante todo o percurso de trabalho, demonstrando que a força de suporte permanece essencialmente constante quando a tubulação desvia devido à expansão e contração térmica.

Este teste de tipo verifica a constância da carga, a estabilidade total do curso e a confiabilidade operacional das unidades de mola constante. Todas as unidades de produção estão sujeitas a calibração de carga antes do envio, com desvio de carga controlado dentro de ±6% de acordo com ANSI/MSS‑SP‑58‑2018 e NB/T47038‑2013.

Esses produtos são aplicáveis ​​a sistemas de tubulação industrial com grande deslocamento térmico, incluindo tubulações de vapor principal e outras tubulações de alta temperatura e alta pressão.

Especificações Técnicas do Produto

Tabela de especificações do suporte de mola constante	Exemplo
Modelo/Série	PH, LH, CA, CS, TH
Capacidade de carga (operacional)	0,1 kN - 500 kN
Viagem total	50mm, 100mm, 200mm, 400mm
Viagem real	Até 600 mm
Desvio de Carga (Tolerância)	±5% (Padrão) / ±3% (Alta Prec.)
Posição de instalação	Horizontal/Vertical
Acabamento da Habitação	Galvanizado por Imersão a Quente / Epóxi
Temperatura operacional.	-20°C a +80°C (ambiente)
Material da bobina de mola	60Si2Mn/50CrVA
Faixa de ajuste de carga	±10% (ajuste de campo)

Posicionamento do produto e valor central

O suporte de mola constante para tubulação é um dispositivo de suporte de força constante do tipo base especialmente projetado para suporte inferior de tubulações, adequado para condições de trabalho onde não há espaço de elevação acima da tubulação e é necessário suporte da fundação ou plataforma para cima.

Diferente dos tipos de suspensão, o suporte de mola de força constante é colocado diretamente em vigas de aço, fundações de concreto ou estruturas de suporte de aço e conectado ao fundo da tubulação através da base. Ao longo de todo o processo de deslocamento térmico vertical da tubulação, ele sempre produz uma força de suporte estável com a taxa de variação de carga controlada dentro de ± 5%, eliminando fundamentalmente o estresse adicional causado pelo deslocamento térmico.

Desde a sua criação em 2012, a Yangzhou Tianshun Pipeline Technology forneceu dezenas de milhares de conjuntos de produtos de suporte de dutos para projetos de energia e petroquímicos em mais de 40 países ao redor do mundo, acumulando uma rica experiência de aplicação no local.

Guia de seleção: quando escolher o suporte de força constante

De acordo com o padrão da indústria NB/T 47038—2019 Suportes e Suspensões de Molas de Força Constante, combinado com experiência prática de engenharia, os critérios de seleção são os seguintes:

Condição de Julgamento	Solução recomendada
Deslocamento térmico vertical da tubulação > 12 mm	Priorize suportes e suportes de mola de força constante
Deslocamento térmico vertical da tubulação ≤ 12 mm	Suportes e ganchos de mola de força variável são opcionais
Requisito de taxa de mudança de carga ≤ 6%	Suportes e suportes de mola de força constante devem ser selecionados
Conectado a equipamentos sensíveis (turbinas a vapor, bombas, compressores)	Suportes e suportes de mola de força constante devem ser selecionados
Nenhum espaço de elevação acima do gasoduto	Escolha Suporte Constant Spring para Pipeline (suporte tipo base)
Vigas de estrutura de aço acima do gasoduto	Cabides de mola de força constante são opcionais

Parâmetros necessários para seleção (fornecem correspondência precisa):

▶  Carga de trabalho da tubulação (incluindo peso da tubulação, meio e camada de isolamento)

▶  Valor de deslocamento térmico vertical da tubulação do estado frio para o estado quente

▶  Faixa de temperatura do ambiente de trabalho

▶  Restrições de espaço de instalação no local

▶  Requisitos do padrão de execução (padrão nacional/padrão químico/padrão de energia)

Especificações Técnicas do Produto

Categoria de parâmetro	Indicadores Técnicos	Observações
Faixa de carga	0,5 kN ~ 800 kN	Especificações de carga supergrandes personalizáveis
Faixa de deslocamento	50mm ~ 400mm	Margem de deslocamento de 20% recomendada
Constância de carga	≤±5%	Superando o requisito do padrão nacional de ≤6%
Temperatura de trabalho	-20°C ~ 450°C	Personalizável para condições especiais de trabalho
Faixa de ajuste de carga	±10%	Ajuste fino disponível no local
Tipo de instalação	Suporte tipo base	Instalação de root inferior
Padrões de execução	NB/T 47038, HG/T 20644, GB/T 17116	Pode seguir padrões especificados pelo cliente
Material de primavera	aço de mola 60Si2MnA	Processo de tratamento térmico a vácuo
Material da casca	Aço estrutural Q345B	Formação de soldagem integral

Comparação de desempenho de diferentes soluções de suporte

Item de comparação	Suporte de mola de força constante	Suporte de mola de força variável	Suporte Fixo Rígido
Taxa de alteração de carga	≤±5%	15%~25%	100% (sem compensação de deslocamento)
Deslocamento aplicável	>12mm, máximo 500mm	≤50 mm	0 (sem deslocamento)
Impacto no estresse do pipeline	Quase nenhum estresse adicional	Certo estresse adicional	Concentração de estresse severo
Proteção de equipamentos	Melhor, impulso mínimo	Média	Ruim, impulso transmitido diretamente
Complexidade estrutural	Relativamente alto	Simples	Mais simples
Custo de aquisição	Relativamente alto	Médio	Mais baixo
Custo do ciclo de vida completo	Mais baixo (sem manutenção, longa vida útil)	Médio	Mais alto (manutenção frequente)
Cenários recomendados	Tubulações de longa distância de alta temperatura e alta pressão, conexão de equipamentos sensíveis	Tubulações de médio e pequeno diâmetro em temperatura geral	Tubulações curtas sem deslocamento térmico

Embora o custo inicial de aquisição do Suporte de Mola Constante para Pipeline seja relativamente alto, do ponto de vista do ciclo de vida completo de mais de 10 anos, seu custo abrangente é superior a outras soluções devido ao seu recurso livre de manutenção, alta confiabilidade e baixa taxa de falhas.

Garantia de Produção e Controle de Qualidade

Testes internos abrangentes são realizados em cada produto antes do envio

Antes do envio, cada produto passa por um processo completo de testes internos. Este processo inclui inspeção dimensional e visual, PMI (Identificação Positiva de Material), testes de dureza, testes não destrutivos MT/PT quando aplicável, testes de carga de mola com curvas de carga-deslocamento e medição de espessura de revestimento. São fornecidos Relatórios de Teste de Fábrica (FTR) e Relatórios de Teste de Material (MTR).

Esclarecimento sobre acreditação de terceiros

Os testes internos não são iguais aos testes de terceiros credenciados pela ILAC. Se forem necessários testes testemunhados por terceiros ou testes laboratoriais, eles poderão ser fornecidos como um serviço opcional separado.

Serviços opcionais de inspeção de terceiros (citados separadamente)

1. Teste de materiais

Este serviço abrange análise de composição química, testes de tração, testes de impacto Charpy em baixa temperatura e testes de dureza.

2. Soldar END

Os métodos disponíveis incluem Teste de Partículas Magnéticas (MT), Teste de Líquido Penetrante (PT), Teste Ultrassônico (UT) e Teste Radiográfico (RT).

3. Teste de desempenho de carga de mola

Curvas de deslocamento de carga estão incluídas.

4. Inspeção de proteção contra corrosão de galvanização por imersão a quente / revestimento epóxi

5. Testes testemunhados, vigilância de fábrica e inspeção pré-embarque (PSI)

Nossas vantagens distintivas

Comparado com o sistema internacional de suporte de tubos LISEGA

Nossa precisão de carga de produto, padrões de teste e sistemas de documentação são comparados com o sistema internacional de suporte de tubos LISEGA.

Mais do que um fornecedor doméstico padrão

Ao contrário dos fabricantes nacionais padrão que fornecem apenas o produto em si, fornecemos uma curva carga-deslocamento com cada unidade de mola. Também ajudamos a organizar testes SGS de terceiros e inspeções testemunhadas, e apoiamos revisões de documentos por engenheiros de PE/CPE para projetos no exterior.

Problemas e soluções comuns

Problema no local	Possível causa	Solução
Ruído anormal do suporte durante o deslocamento da tubulação	Atrito entre o rolo e o trilho-guia	Aplique graxa regularmente
Deslocamento real inconsistente com o projeto	Desvio de cálculo de tensão do duto	A carga no local pode ser ajustada dentro da faixa de ±10%
Compressão excessiva da mola	Seleção inadequada ou sobrecarga	Recalcular a carga e substituir o modelo correspondente
Deformação da base de suporte	Força de fundação de enraizamento insuficiente	Reforçar a fundação ou aumentar a área de suporte
Corrosão severa	Forte corrosividade ambiental	Selecione material de aço inoxidável ou adicione revestimento anticorrosivo

Nosso processo de serviço

1. Consulta técnica: A equipe profissional de vendas fornece sugestões de seleção com base nos parâmetros do seu pipeline

2. Confirmação do esquema: Emitir especificações e cotações do produto, confirmar os requisitos técnicos e o prazo de entrega

3. Produção e fabricação: Produzir de acordo com pedidos, feedback do progresso da produção disponível durante o processo

4. Inspeção de fábrica: Inspeção completa com relatórios de teste e certificados de qualificação anexados

5. Logística e entrega: entrega de 7 a 15 dias para modelos convencionais, produtos customizados entregues de acordo com o ciclo acordado

6. Suporte pós-venda: Fornece orientação de instalação, responde a problemas de qualidade do produto dentro de 24 horas

A Yangzhou Tianshun Pipeline Technology sempre adere à filosofia empresarial de "qualidade estável e serviço profissional". Nossos produtos têm operado de forma estável em projetos de engenharia em mais de 40 países, incluindo Estados Unidos, Reino Unido, Brasil, Cingapura e África do Sul. Escolher o Suporte Constant Spring para Pipeline significa escolher uma solução confiável de suporte de pipeline verificada por práticas globais de engenharia.
