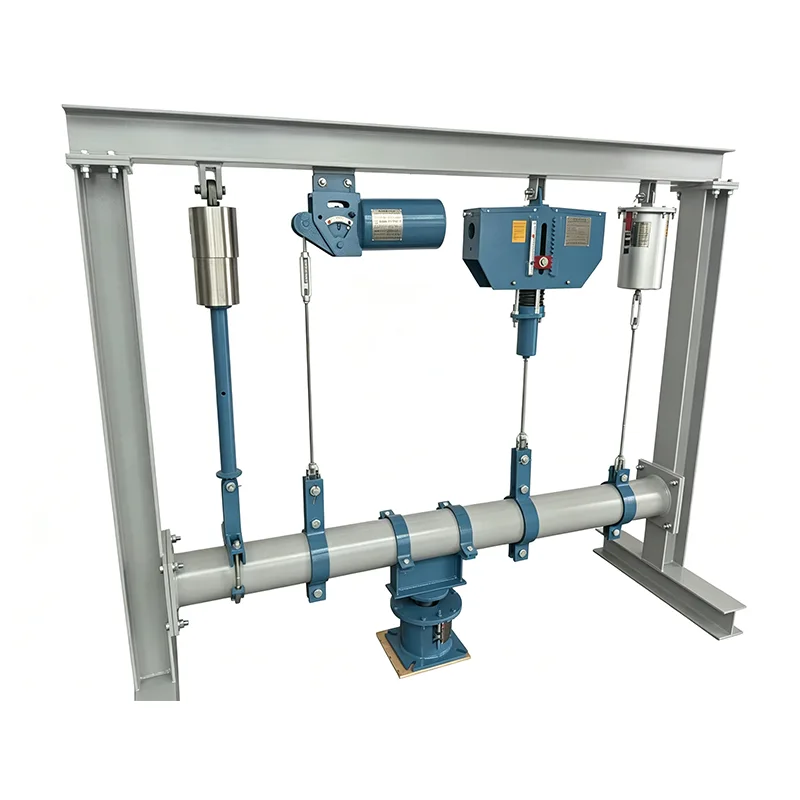

Suporte de mola constante suspenso

Em muitas instalações industriais, existem equipamentos, passagens, grupos de válvulas ou outros obstáculos sob as tubulações, impossibilitando a instalação de suportes montados no piso. Enquanto isso, algumas tubulações de grande diâmetro experimentam deslocamentos térmicos superiores a 100 mm, e as flutuações de carga dos suportes de mola variáveis ​​comuns farão com que a tensão da tubulação exceda os limites permitidos.

Curva carga-deslocamento obtida no ensaio de tipo de suporte/suspensor de mola constante. O eixo horizontal representa o deslocamento enquanto o eixo vertical representa a carga. A curva permanece aproximadamente horizontal durante todo o percurso de trabalho, demonstrando que a força de suporte permanece essencialmente constante quando a tubulação desvia devido à expansão e contração térmica.

Este teste de tipo verifica a constância da carga, a estabilidade total do curso e a confiabilidade operacional das unidades de mola constante. Todas as unidades de produção estão sujeitas a calibração de carga antes do envio, com desvio de carga controlado dentro de ±6% de acordo com ANSI/MSS‑SP‑58‑2018 e NB/T47038‑2013.

Esses produtos são aplicáveis ​​a sistemas de tubulação industrial com grande deslocamento térmico, incluindo tubulações de vapor principal e outras tubulações de alta temperatura e alta pressão.

O suporte suspenso de mola constante resolve perfeitamente esse desafio da indústria. Ele é instalado por suspensão em estruturas de aço suspensas, não ocupando espaço abaixo das tubulações, ao mesmo tempo em que fornece uma força de suporte constante com uma taxa de flutuação de ≤5% em todo o curso.

Especificações Técnicas do Produto

Tabela de especificações do suporte de mola constante	Exemplo
Modelo/Série	PH, LH, CA, CS, TH
Capacidade de carga (operacional)	0,1 kN - 500 kN
Viagem total	50mm, 100mm, 200mm, 400mm
Viagem real	Até 600 mm
Desvio de Carga (Tolerância)	±5% (Padrão) / ±3% (Alta Prec.)
Posição de instalação	Horizontal/Vertical
Acabamento da Habitação	Galvanizado por Imersão a Quente / Epóxi
Temperatura operacional.	-20°C a +80°C (ambiente)
Material da bobina de mola	60Si2Mn/50CrVA
Faixa de ajuste de carga	±10% (ajuste de campo)

Comparação entre métodos de instalação suspensos e montados no chão

Os dois métodos de instalação têm seus respectivos cenários aplicáveis ​​para diferentes condições do local, e os suportes suspensos de mola constante oferecem vantagens insubstituíveis em ambientes com espaço limitado:

Dimensão de comparação	Suporte de mola constante suspenso	Suporte de mola constante montado no piso
Local de instalação	Abaixo de estruturas de aço suspensas/vigas de concreto	Plataformas acima do solo/equipamentos
Ocupação de espaço sub-pipeline	Nenhum	Ocupação completa
Dificuldade de instalação	Médio (requer operação em alta altitude)	Baixo
Caminho de transferência de carga	Pipeline → Suporte → Estrutura aérea	Pipeline → Suporte → Fundação do solo
Cenários Aplicáveis	Tubulações com obstáculos abaixo, tubulações elevadas	Pipelines com espaço suficiente abaixo
Capacidade Máxima de Carga	1200 kN	2.000 kN
Deslocamento Máximo	400mm	600mm

Projeto estrutural otimizado exclusivamente para condições de suspensão

Com base no projeto geral de suporte de mola constante, os suportes suspensos de mola constante passaram por otimizações direcionadas para as características de tensão da instalação da suspensão:

▶  Talões de elevação integrais forjados: Os olhais de elevação superiores adotam tecnologia de forjamento monolítico sem defeitos de soldagem, alcançando um fator de segurança de 2,5 vezes.

▶  Dispositivo limitador anti-oscilação: Equipado com estruturas limitadoras transversais para evitar oscilação excessiva da tubulação durante a operação.

▶  Conjunto de haste de suporte ajustável: Hastes de suporte ajustáveis ​​padrão de 1 a 3 m para se adaptar a diferentes alturas de instalação.

▶  Projeto de proteção contra quedas: Mecanismos de segurança duplos são instalados em todos os pontos de conexão para evitar quedas em grandes altitudes.

▶  Indicador visual de deslocamento: Placas de escala em grande escala são montadas na lateral para facilitar a observação do status operacional pelo pessoal de terra.

Tabela de especificações padrão da série completa

Cinco séries padrão de suportes suspensos de mola constante estão disponíveis para cobrir a maioria dos requisitos de aplicações industriais:

Série de modelos	Faixa de carga nominal (kN)	Faixa de deslocamento nominal (mm)	Faixa de temperatura operacional (℃)	Comprimento padrão da haste do suporte (m)	Peso máximo unitário (kg)
HCS-50	1–50	50, 100	-40 ~ +450	1.5	120
HCS-100	50–100	100, 150	-40 ~ +450	2.0	250
HCS-200	100–200	150, 200	-40 ~ +550	2.0	480
HCS-500	200–500	200, 300	-40 ~ +550	2.5	1200
HCS-1200	500–1200	300, 400	-196 ~ +550	3.0	3500

Todos os produtos estão em conformidade com os padrões GB/T 17116.2, ANSI/ASME B31.1 e API RP 551.

Desempenho medido versus padrões da indústria

Todos os principais indicadores de desempenho dos suportes suspensos de mola constante excedem os requisitos dos padrões nacionais. Todos os dados provêm de registros de inspeção 100% completos do nosso laboratório credenciado pelo CNAS:

Indicador de Desempenho	Requisito de padrão nacional	Valor medido de Tianshun
Taxa de flutuação de carga	≤5%	≤4%
Resistência à tração do talão de elevação	1,5 vezes a carga nominal	2,5 vezes a carga nominal
Testes não destrutivos de solda	Amostragem de 20%	Inspeção 100% completa
Vida de fadiga	≥100.000 ciclos	≥150.000 ciclos
Precisão do ajuste da haste do suporte	±10 mm	±5mm

Sistema de controle de qualidade rastreável para todo o ciclo de vida

Para garantir a segurança absoluta dos produtos instalados em grandes altitudes, atribuímos um código de identificação de produto exclusivo a cada suporte suspenso de mola constante, permitindo a rastreabilidade completa do ciclo de vida:

▶  Rastreabilidade da matéria-prima: cada lote de aço é acompanhado do Certificado de Teste de Moinho (MTC) original, e os resultados da análise espectral estão vinculados ao código de identificação.

▶  Registros do processo de produção: os operadores e os carimbos de data e hora de todos os processos críticos (soldagem, tratamento térmico, montagem) são totalmente documentados.

▶  Arquivamento de Relatórios de Inspeção: Todos os relatórios de inspeção são convertidos em arquivos eletrônicos e podem ser consultados on-line através do código de identificação.

▶  Marcação de fábrica: O código de identificação exclusivo, a data de produção e o número do inspetor estão gravados na placa de identificação do produto.

▶  Acompanhamento pós-venda: as informações de instalação e operação do produto são inseridas de forma síncrona no sistema, fornecendo suporte técnico vitalício.

Cenários típicos de aplicação e histórico

Os suportes suspensos de mola constante foram aplicados com sucesso em mais de 320 projetos industriais em todo o mundo, com entregas acumuladas superiores a 180.000 unidades. Os cenários típicos incluem:

▶  Seções de alta altitude das tubulações principais de vapor e vapor de reaquecimento em usinas de energia

▶  Dutos de processo elevados em áreas de refinarias de petróleo

▶  Dutos de tanques em terminais de recebimento de GNL

▶  Seções suspensas de tubulações de ar quente de alto-forno em siderúrgicas

▶  Dutos de vapor elevados que atravessam rios e estradas nas cidades

▶  Dutos de grande diâmetro em ilhas convencionais de usinas nucleares

Podemos fornecer cópias de contratos de projetos anteriores, relatórios de aceitação do proprietário e fotos de operação no local como prova de nossas capacidades.

Instalação e serviços técnicos exclusivos

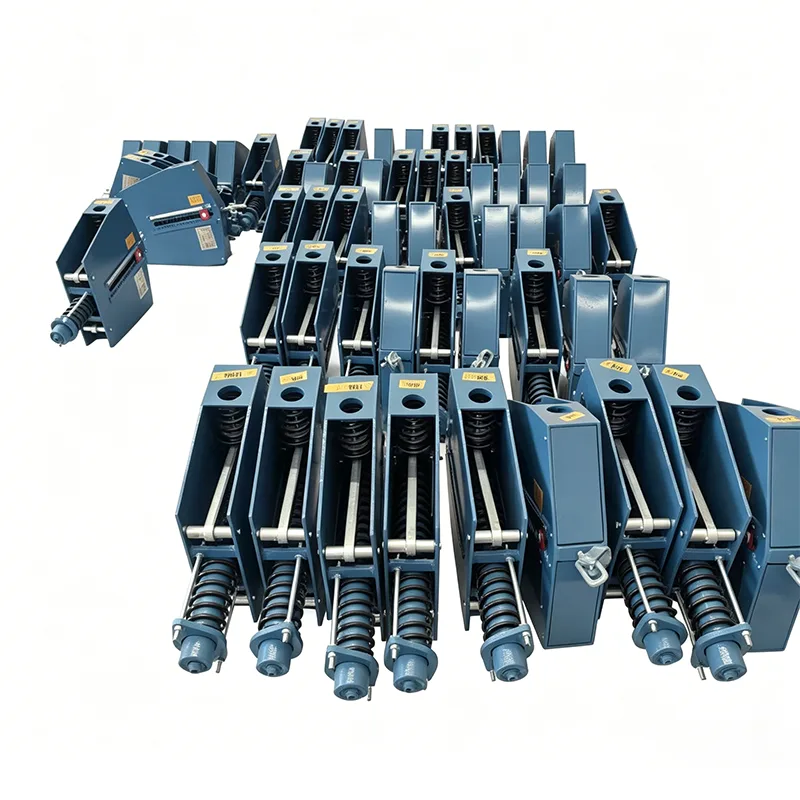

Testes internos abrangentes são realizados em cada produto antes do envio

Antes do envio, cada produto passa por um processo completo de testes internos. Este processo inclui inspeção dimensional e visual, PMI (Identificação Positiva de Material), testes de dureza, testes não destrutivos MT/PT quando aplicável, testes de carga de mola com curvas de carga-deslocamento e medição de espessura de revestimento. São fornecidos Relatórios de Teste de Fábrica (FTR) e Relatórios de Teste de Material (MTR).

Esclarecimento sobre acreditação de terceiros

Os testes internos não são iguais aos testes de terceiros credenciados pela ILAC. Se forem necessários testes testemunhados por terceiros ou testes laboratoriais, eles poderão ser fornecidos como um serviço opcional separado.

Serviços opcionais de inspeção de terceiros (citados separadamente)

1. Teste de materiais

Este serviço abrange análise de composição química, testes de tração, testes de impacto Charpy em baixa temperatura e testes de dureza.

2. Soldar END

Os métodos disponíveis incluem Teste de Partículas Magnéticas (MT), Teste de Líquido Penetrante (PT), Teste Ultrassônico (UT) e Teste Radiográfico (RT).

3. Teste de desempenho de carga de mola

Curvas de deslocamento de carga estão incluídas.

4. Inspeção de proteção contra corrosão de galvanização por imersão a quente / revestimento epóxi

5. Testes testemunhados, vigilância de fábrica e inspeção pré-embarque (PSI)

Nossas vantagens distintivas

Comparado com o sistema internacional de suporte de tubos LISEGA

Nossa precisão de carga de produto, padrões de teste e sistemas de documentação são comparados com o sistema internacional de suporte de tubos LISEGA.

Mais do que um fornecedor doméstico padrão

Ao contrário dos fabricantes nacionais padrão que fornecem apenas o produto em si, fornecemos uma curva carga-deslocamento com cada unidade de mola. Também ajudamos a organizar testes SGS de terceiros e inspeções testemunhadas, e apoiamos revisões de documentos por engenheiros de PE/CPE para projetos no exterior.

Perguntas frequentes (FAQ)

P: E se a altura de instalação for insuficiente?

R: Podemos personalizar versões de haste de suspensão curta de acordo com a altura real do local ou fornecer soluções de instalação integradas de ponta para maximizar a economia de espaço de instalação.

P: Como ajustar a carga de suporte do solo?

R: Todos os modelos estão equipados com dispositivos ajustáveis ​​no solo. O ajuste fino da carga pode ser concluído a partir do solo usando uma chave estendida dedicada, eliminando a necessidade de operações em grandes altitudes.

P: Como os produtos são protegidos durante o transporte?

R: Usamos caixas de madeira personalizadas com materiais de amortecimento internos e dispositivos de fixação para evitar a deformação do mecanismo da biela durante o transporte. Também está incluído um dispositivo de bloqueio de transporte para garantir que os produtos cheguem ao local em perfeitas condições.
