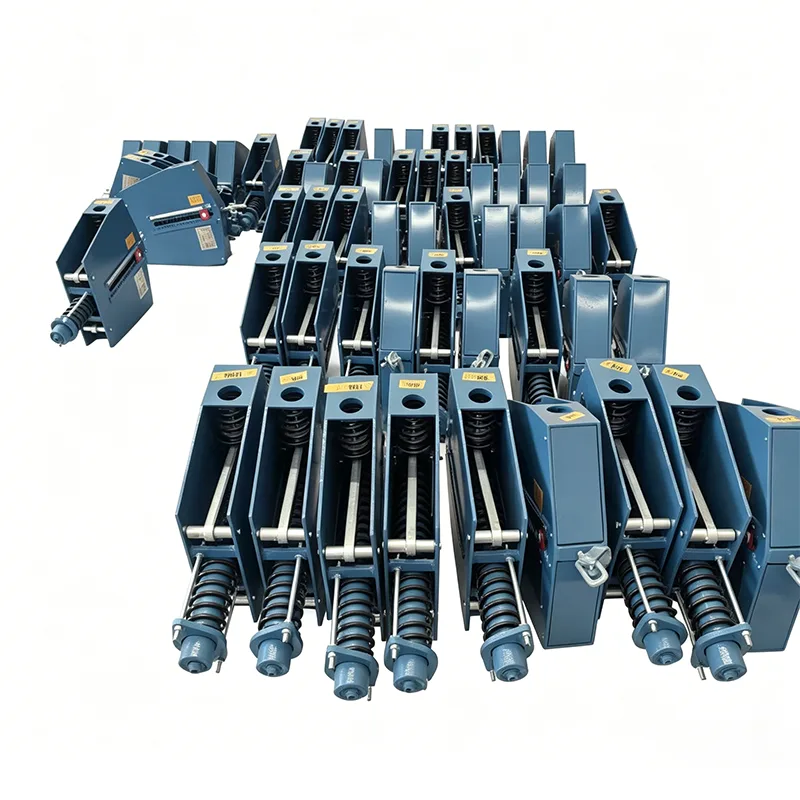

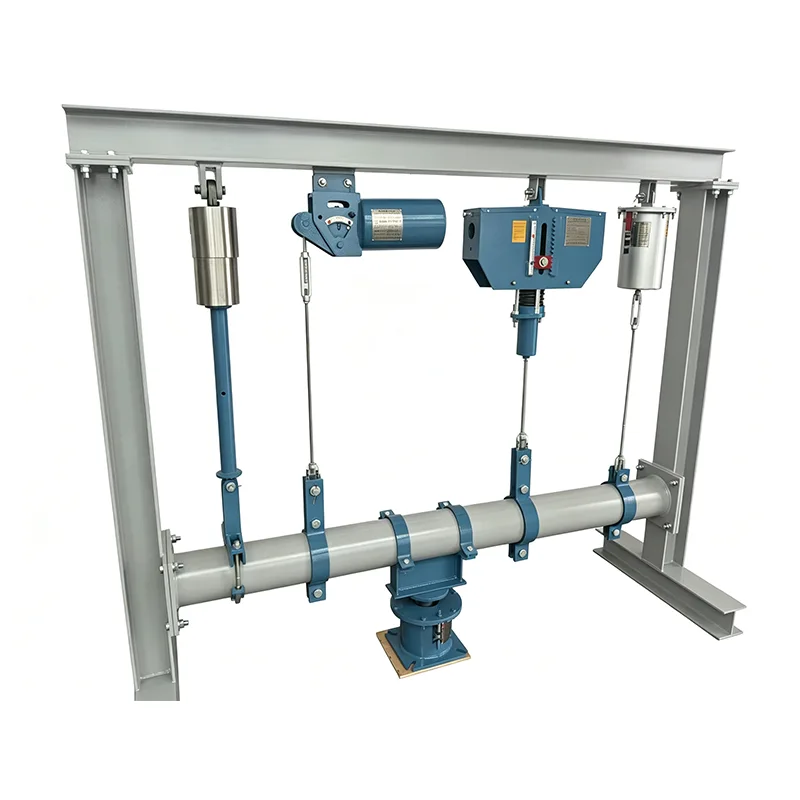

Suporte vertical de mola constante

Quando as tubulações sofrem grandes deslocamentos verticais (excedendo 100 mm) e são extremamente sensíveis às variações de carga, a taxa de variação de carga (≤25%) dos suportes de mola variáveis ​​comuns pode levar a tensão excessiva na tubulação, danos na interface do equipamento e até mesmo ruptura da tubulação. O suporte vertical de mola constante fornece força de suporte quase constante (taxa de variação de carga ≤5%) durante todo o curso de trabalho com base no princípio de equilíbrio de momento, resolvendo completamente o desafio de controle de tensão para tubulações de grande deslocamento.

Curva carga-deslocamento obtida no ensaio de tipo de suporte/suspensor de mola constante. O eixo horizontal representa o deslocamento enquanto o eixo vertical representa a carga. A curva permanece aproximadamente horizontal durante todo o percurso de trabalho, demonstrando que a força de suporte permanece essencialmente constante quando a tubulação desvia devido à expansão e contração térmica.

Este teste de tipo verifica a constância da carga, a estabilidade total do curso e a confiabilidade operacional das unidades de mola constante. Todas as unidades de produção estão sujeitas a calibração de carga antes do envio, com desvio de carga controlado dentro de ±6% de acordo com ANSI/MSS‑SP‑58‑2018 e NB/T47038‑2013.

Esses produtos são aplicáveis ​​a sistemas de tubulação industrial com grande deslocamento térmico, incluindo tubulações de vapor principal e outras tubulações de alta temperatura e alta pressão.

Princípio de funcionamento

O suporte vertical de mola constante utiliza o equilíbrio mútuo entre a força da mola e o momento gerado pelo mecanismo de ligação. À medida que a tubulação se move para cima e para baixo, a deformação da mola é compensada com precisão pelo came e pelo sistema de ligação, mantendo a força de suporte de saída estável. Este projeto elimina completamente as flutuações de carga causadas pelo deslocamento da tubulação, protegendo as tubulações e os equipamentos conectados contra tensões adicionais.

Especificações Técnicas do Produto

Tabela de especificações do suporte de mola constante	Exemplo
Modelo/Série	PH, LH, CA, CS, TH
Capacidade de carga (operacional)	0,1 kN - 500 kN
Viagem total	50mm, 100mm, 200mm, 400mm
Viagem real	Até 600 mm
Desvio de Carga (Tolerância)	±5% (Padrão) / ±3% (Alta Prec.)
Posição de instalação	Horizontal/Vertical
Acabamento da Habitação	Galvanizado por Imersão a Quente / Epóxi
Temperatura operacional.	-20°C a +80°C (ambiente)
Material da bobina de mola	60Si2Mn/50CrVA
Faixa de ajuste de carga	±10% (ajuste de campo)

Análise da estrutura do produto

O Suporte Vertical de Mola Constante padrão adota um design modular, consistindo nos seguintes componentes independentes para fácil manutenção e substituição no local:

▶  Conjunto da mola: Molas de liga de alta resistência submetidas a tratamento térmico de estabilização

▶  Mecanismo de equilíbrio de momento: came usinado com precisão e sistema de articulação

▶  Dispositivo de ajuste de carga: ajuste do parafuso superior para ajuste fino durante a operação

▶  Sistema de indicação de deslocamento: placa de escala clara mostrando o deslocamento da tubulação em tempo real

▶  Conjuntos de conexão superior e inferior: múltiplas opções de conexão para se adaptar a diferentes condições de instalação

▶  Invólucro de proteção: design totalmente fechado para evitar a entrada de poeira e meios corrosivos

Principais vantagens diferenciadas

Item de Vantagem	Desempenho Específico	Valor para os clientes
Precisão de Força Constante	Taxa de variação de carga ≤5%, excedendo os padrões nacionais	Reduz o estresse na tubulação e prolonga a vida útil do equipamento
Estrutura Compacta	30% menor que os tradicionais suportes horizontais de mola constante	Economiza espaço no rack de tubos e facilita a instalação
Fácil instalação	Pré-ajustado para carga especificada antes da entrega	Elimina a depuração complexa no local e reduz o período de construção
Manutenção Simples	Design modular com componentes intercambiáveis	Reduz o tempo de inatividade e reduz os custos de manutenção
Seguro e confiável	Equipado com dispositivos de limitação de sobrecarga e curso	Evita danos acidentais e garante a segurança do sistema

Tabela de seleção de especificações padrão

Série de modelos	Faixa de carga (kN)	Deflexão nominal (mm)	Temperatura operacional (℃)	Padrões Aplicáveis
VCH-50	0,5-20	50	-40~+450	GB/T 17116.2
VCH-100	2-50	100	-40~+450	GB/T 17116.2
VCH-150	5-100	150	-40~+450	GB/T 17116.2
VCH-200	10-200	200	-40~+550	GB/T 17116.2
VCH-300	20-300	300	-40~+550	GB/T 17116.2
VCH-400	50-500	400	-196~+550	ANSI/ASME B31.1

Cenários de instalação aplicáveis

O Suporte Vertical de Mola Constante é particularmente adequado para os seguintes sistemas de tubulações que requerem instalação vertical e grande deslocamento:

▶  Dutos principais de vapor e dutos de vapor de reaquecimento em usinas de energia

▶  Dutos de processo de alta temperatura e alta pressão em refinarias de petróleo e plantas químicas

▶  Dutos de líquidos criogênicos em terminais de GNL

▶  Dutos de gás e oxigênio de alto-forno em usinas siderúrgicas

▶  Linhas principais de vapor de alta temperatura para aquecimento central urbano

▶  Entrada e saída conectando tubulações de grandes tanques de armazenamento

Diretrizes de instalação e manutenção

▶  Inspeção pré-instalação: verifique se o modelo, a carga e a deflexão do produto atendem aos requisitos do projeto e verifique se há danos durante o transporte

▶  Precauções de Instalação: Manter o suporte na vertical com desvio não superior a 1°; remova o dispositivo de travamento de transporte após a instalação

▶  Comissionamento pré-operação: ajuste a carga de acordo com as condições reais no local para garantir que a tubulação esteja nivelada

▶  Manutenção Diária: Verifique semestralmente o indicador de deslocamento e o aperto dos parafusos de conexão; realizar uma inspeção abrangente anualmente

▶  Ciclo de substituição: A vida útil do produto pode chegar a 15-20 anos em condições normais de trabalho

Verificação de Projeto e Controle de Qualidade

Nossos suportes verticais de mola constante foram verificados em vários projetos importantes em todo o mundo, incluindo:

▶  Sistema principal de tubulação de vapor de uma usina termelétrica de 300 MW

▶  Um projeto de refino e integração química de 10 milhões de toneladas por ano

▶  Projeto de gasoduto criogênico de um terminal de GNL

Testes internos abrangentes são realizados em cada produto antes do envio

Antes do envio, cada produto passa por um processo completo de testes internos. Este processo inclui inspeção dimensional e visual, PMI (Identificação Positiva de Material), testes de dureza, testes não destrutivos MT/PT quando aplicável, testes de carga de mola com curvas de carga-deslocamento e medição de espessura de revestimento. São fornecidos Relatórios de Teste de Fábrica (FTR) e Relatórios de Teste de Material (MTR).

Esclarecimento sobre acreditação de terceiros

Os testes internos não são iguais aos testes de terceiros credenciados pela ILAC. Se forem necessários testes testemunhados por terceiros ou testes laboratoriais, eles poderão ser fornecidos como um serviço opcional separado.

Serviços opcionais de inspeção de terceiros (citados separadamente)

1. Teste de materiais

Este serviço abrange análise de composição química, testes de tração, testes de impacto Charpy em baixa temperatura e testes de dureza.

2. Soldar END

Os métodos disponíveis incluem Teste de Partículas Magnéticas (MT), Teste de Líquido Penetrante (PT), Teste Ultrassônico (UT) e Teste Radiográfico (RT).

3. Teste de desempenho de carga de mola

Curvas de deslocamento de carga estão incluídas.

4. Inspeção de proteção contra corrosão de galvanização por imersão a quente / revestimento epóxi

5. Testes testemunhados, vigilância de fábrica e inspeção pré-embarque (PSI)

Nossas vantagens distintivas

Comparado com o sistema internacional de suporte de tubos LISEGA

Nossa precisão de carga de produto, padrões de teste e sistemas de documentação são comparados com o sistema internacional de suporte de tubos LISEGA.

Mais do que um fornecedor doméstico padrão

Ao contrário dos fabricantes nacionais padrão que fornecem apenas o produto em si, fornecemos uma curva carga-deslocamento com cada unidade de mola. Também ajudamos a organizar testes SGS de terceiros e inspeções testemunhadas, e apoiamos revisões de documentos por engenheiros de PE/CPE para projetos no exterior.

Serviços de Apoio

▶  Seleção técnica gratuita e análise de estresse do pipeline

▶  Serviços de design personalizado para produtos fora do padrão

▶  Orientação de instalação no local e treinamento técnico

▶  Período de garantia de 12 meses com suporte técnico vitalício

▶  Fornecimento emergencial de peças de reposição com resposta em 48 horas

Para informações mais detalhadas sobre o Suporte Vertical de Mola Constante, entre em contato com nossa equipe técnica para aconselhamento na seleção profissional.

Perguntas frequentes (FAQ)

P: Qual é a diferença entre suportes de mola constante verticais e horizontais?

R: As principais diferenças estão no método de instalação e na ocupação do espaço. Os suportes verticais de mola constante são instalados verticalmente e ocupam menos espaço horizontal, tornando-os adequados para áreas estreitas de rack de tubos. Os suportes horizontais de mola constante são instalados horizontalmente e ocupam mais espaço vertical, adequados para locais com altura livre suficiente.

P: O seu suporte vertical de mola constante pode ter sua carga ajustada no local?

R: Sim. O produto é equipado com um parafuso de ajuste de carga dedicado na parte superior, permitindo o ajuste fino durante a operação da tubulação sem desligamento. A faixa de ajuste é de ±10% da carga nominal.

P: Este produto é adequado para ambientes de baixa temperatura?

R: Sim. Oferecemos modelos especiais de baixa temperatura que adotam materiais resistentes à criogênese e processos de tratamento especiais. Eles podem operar normalmente em temperaturas tão baixas quanto -196°C e são adequados para sistemas de dutos criogênicos, como GNL.
