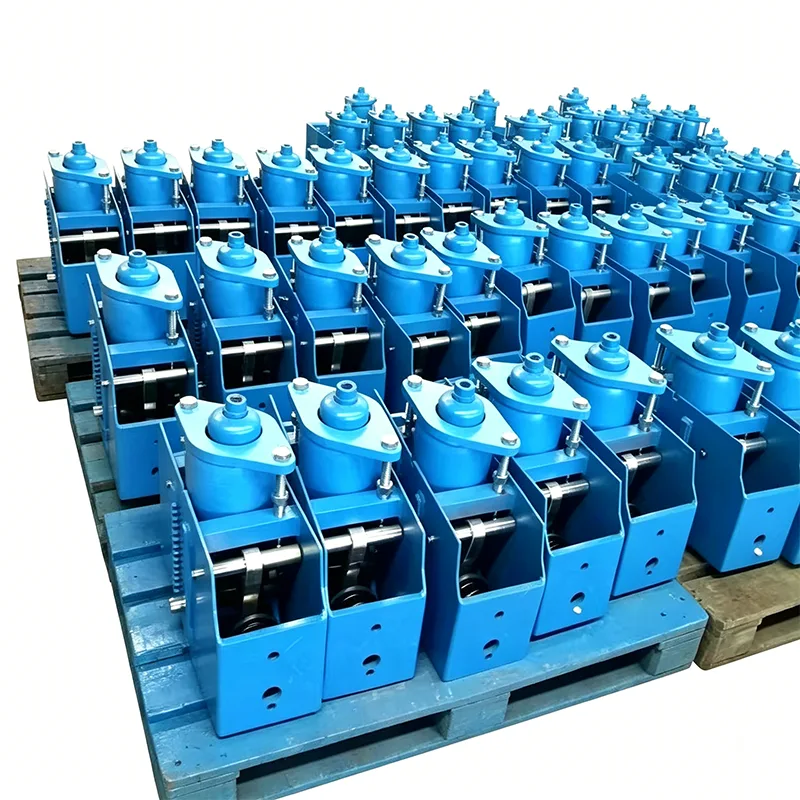

Suporte de mola constante em pé

Yangzhou Tianshun Pipeline Technology Co., Ltd., fundada em 2012, concentra-se na fabricação de produtos de suporte para dutos há 14 anos, com produtos atendendo a mais de 40 países ao redor do mundo. O Suporte Permanente de Mola Constante é um produto especialmente projetado para condições de trabalho onde não há espaço de elevação acima da tubulação e é necessário suporte inferior. Ele é colocado em vigas de aço, fundações de concreto ou plataformas de suporte através da base, proporcionando força de suporte ascendente constante para dutos e resolvendo perfeitamente o problema de compensação de deslocamento de dutos em cenários com espaço limitado.

Por que escolher o tipo permanente? Solução para cenários com restrição de espaço

Na engenharia prática, muitas tubulações não podem adotar soluções de suspensão superior e devem utilizar suporte inferior:

▶  Tubulações da camada inferior em galerias de tubos: Não há vigas de estrutura de aço disponíveis para suspensão acima das tubulações da camada mais baixa

▶  Tubulações na parte superior do equipamento: Tubulações dispostas diretamente acima do equipamento, sem pontos de elevação acima

▶  Tubulações em valas de concreto: Tubulações em valas com espaço superior estreito

▶  Tubulações de grande diâmetro: Tubulações acima de DN800, hastes de suspensão excessivamente longas são propensas à instabilidade

▶  Tubulações sensíveis à vibração: Tubulações de entrada e saída da bomba, o suporte inferior tem melhor estabilidade do que a suspensão

▶  Projetos de modernização: estruturas de aço existentes não podem adicionar novos pontos de içamento, apenas o suporte da fundação está disponível

Nestes cenários, o Suporte Permanente de Mola Constante é a única solução viável de suporte de força constante.

Especificações Técnicas do Produto

Comparação abrangente: tipo de pé vs tipo de suspensão

Estrutura do produto e recursos principais

O Suporte Permanente de Mola Constante adota uma estrutura de caixa vertical, composta principalmente pelas seguintes partes:

Placa base: Placa inferior larga para dispersar a carga e garantir estabilidade

Caixa de mola: Mecanismo de mola de força constante integrado, disposto verticalmente

Placa superior de suporte: Conectada ao suporte do tubo de tubulação, a altura pode ser ajustada

Indicador de deslocamento: Visualizado lateralmente para fácil observação

Dispositivo de travamento: Trava a mola durante o transporte e instalação

Recursos principais

Design de altura ultrabaixa

Disposição vertical da mola, altura total 40% menor que o tipo de suspensão da mesma especificação

Adequado para espaços com altura de piso limitada, como valas de tubos e salas de equipamentos

Especificações mais curtas personalizáveis ​​para condições especiais de trabalho

Excelente estabilidade

Área da base 3 vezes maior que o tipo de suspensão, baixo centro de gravidade

Não é fácil derrubar sob impulso horizontal do gasoduto

Nenhum problema de oscilação da haste de suspensão sob condições de trabalho com vibração

Instalação e manutenção convenientes

Instalação no solo, sem necessidade de operação em alta altitude

Coloque diretamente na fundação, fixe após nivelar

Parafuso de ajuste na parte superior, operável enquanto estiver no chão

Não há necessidade de desmontar tubulações para manutenção e substituição, retire diretamente o conjunto da mola

Forte adaptabilidade de deslocamento

Especialmente adequado para condições de trabalho com deslocamento térmico ascendente de tubulações

Também adaptável ao deslocamento descendente, basta instalar inversamente

O deslocamento lateral não afeta o desempenho da força constante

Análise típica de cenário de aplicação

Guia de instalação e comissionamento no local (com base em 14 anos de experiência em engenharia)

Inspeção de pré-instalação

1. Verifique se o modelo do produto é consistente com os desenhos de projeto

2. Verifique se o dispositivo de travamento está intacto e se há folga durante o transporte

3. Verifique o nivelamento da base, correção necessária se a deformação exceder 2 mm

Etapas de instalação

1. Nivelamento da fundação: Erro de nivelamento da superfície da fundação de suporte ≤2mm/m

2. Posicionamento e fixação: Coloque o suporte de mola constante em posição, solde ou fixe a base com parafuso à fundação

3. Conexão de tubulação: Conecte o suporte do tubo de tubulação com a placa superior do suporte, reserve o deslocamento no estado frio

4. Configuração de carga: Ajuste o parafuso superior de acordo com os requisitos do projeto, alinhe a placa indicadora com a posição de estado frio

5.Desbloquear: Remova os parafusos de travamento de transporte após a instalação

6.Inspeção e confirmação: O indicador de confirmação pode se mover livremente sem emperrar

Tratamento de problemas comuns

Controle e Verificação de Qualidade

Controle de Matéria Prima

Todos os materiais de aço de usinas siderúrgicas regulares com certificados de material

Teste de dureza 100% para aço de mola, materiais não qualificados rejeitados

Materiais de soldagem secos de acordo com as especificações, combinando a resistência do metal base

Controle do Processo de Produção

Corte e blanking CNC, precisão dimensional ± 1 mm

Soldagem adota soldagem protegida com gás CO2, soldadores possuem certificados

O tratamento térmico de mola adota forno a vácuo, uniformidade de dureza ± HRC2

Três execuções de teste de curso completo após a montagem completa da máquina

Inspeção de Fábrica

Cada suporte permanente de mola constante completa o seguinte antes da entrega:

Inspeção de aparência e dimensão

Teste de carga de curso completo, registre 10 pontos de medição

Cálculo de constância, garanta ≤±5%

Teste de funcionamento do dispositivo de bloqueio

Calibração do indicador de deslocamento

Detecção de espessura de revestimento anticorrosivo

Serviço e suporte

▶  Suporte de seleção: fornece verificação do espaço de instalação para confirmar a viabilidade da solução do tipo vertical

▶  Serviço personalizado: Altura especial personalizada e tamanho de base especial de acordo com o espaço no local

▶  Orientação de instalação: fornece manual de instalação detalhado, orientação no local disponível para grandes projetos

▶  Ciclo de entrega: 7 a 10 dias para modelos convencionais, 15 a 20 dias para produtos personalizados

▶  Garantia de qualidade: garantia do produto de 2 anos, suporte técnico vitalício

▶  Fornecimento de peças de reposição: conjuntos de molas de modelo comum em estoque, entregues em 48 horas

O suporte permanente de mola constante é uma solução confiável para suporte de tubulação de força constante em condições de trabalho com espaço limitado. Nos últimos 14 anos, resolvemos o problema de que as soluções de suspensão não podem ser implementadas em centenas de projetos em todo o mundo, e os nossos produtos têm funcionado de forma estável e reconhecidos pelos clientes por unanimidade.
