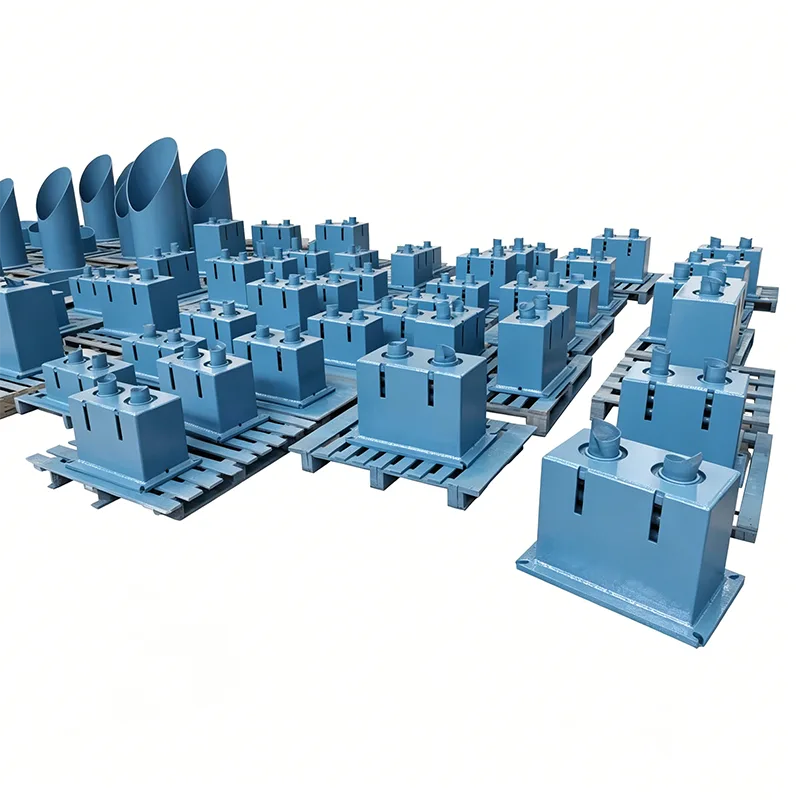

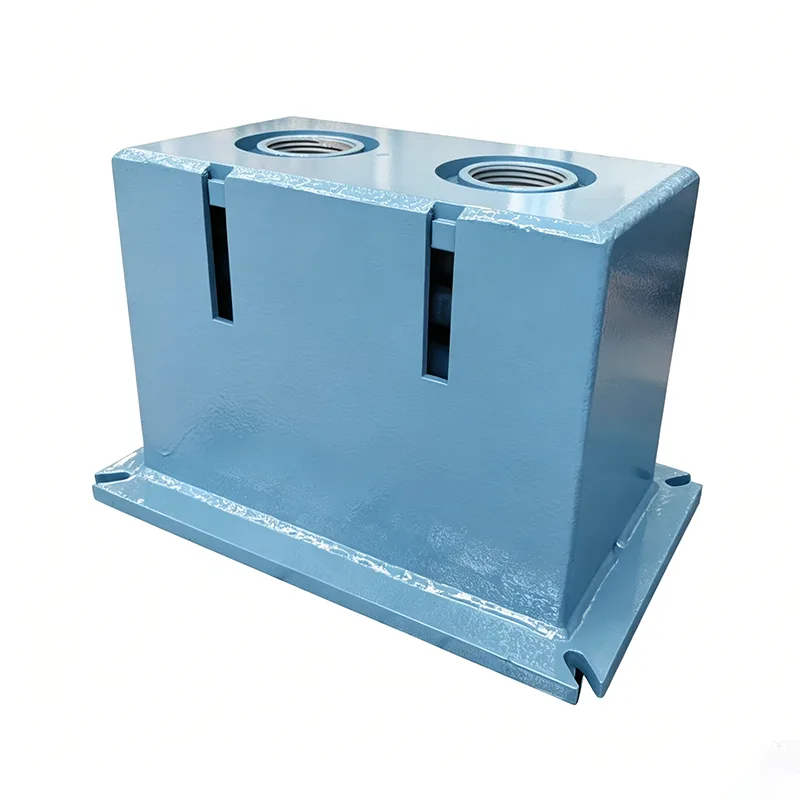

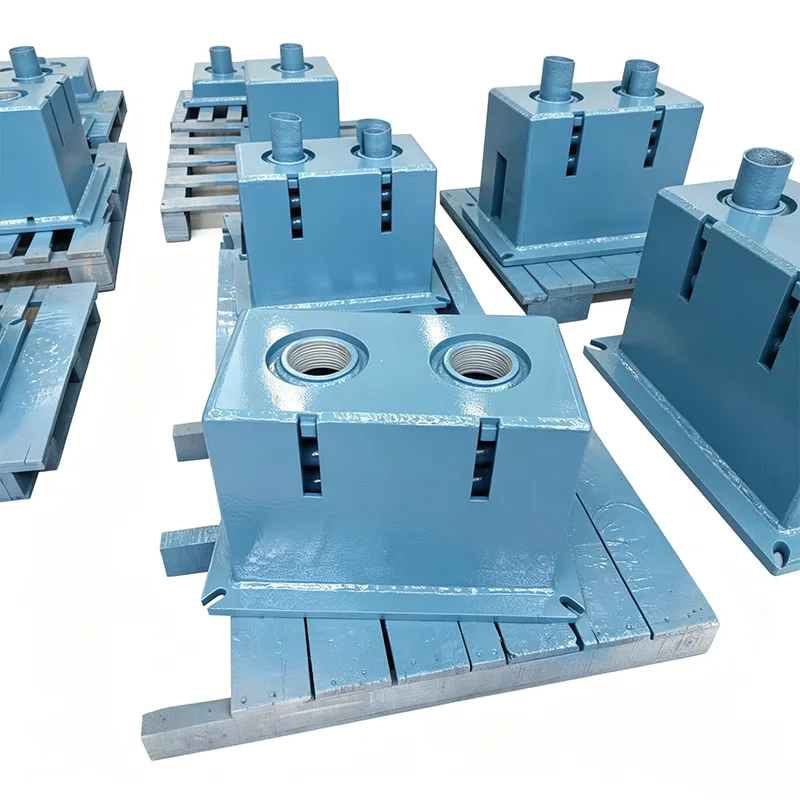

Suportes de mola Big Ton

Fundada em 2012, a Yangzhou Tianshun Pipeline Technology Co., Ltd. possui ampla experiência em P&D e fabricação em soluções de suporte para dutos pesados. Nossos suportes de mola Big Ton são uma linha de produtos customizada desenvolvida para condições de carga ultra-alta, quebrando o limite de carga dos suspensores de mola convencionais. Projetados exclusivamente para cenários extremos com pontos de içamento únicos superiores a 100 toneladas, eles foram implantados com sucesso em vários projetos importantes de energia em nível nacional.

Quais são as condições de trabalho pesado? Pontos problemáticos da indústria

Em projetos energéticos e petroquímicos de grande escala, os dutos com cargas extremas incluem:

Tubulações de paredes espessas de diâmetro ultragrande: DN1200+, espessura de parede ≥50mm, peso por metro acima de 5 toneladas

Grandes tubulações de conexão de equipamentos: entrada/saída de reatores, fornos de aquecimento, turbinas a vapor, ponto de elevação único de carga superior a 100 toneladas

Rede de rack de tubos de longo vão: Vão ≥30 metros, com cargas concentradas massivas

Tubulações de ligas especiais: Tubulações de aço duplex, ligas à base de níquel, muito mais pesadas que o aço carbono devido à alta densidade do material

Limitações dos produtos convencionais:

A carga máxima dos suportes de mola padrão normalmente não excede 40 toneladas

Estruturas comuns se deformam e perdem estabilidade acima de 80 toneladas

A conexão paralela multigrupo falha em garantir a sincronização, causando carregamento excêntrico

Muito poucos fabricantes nacionais podem produzir com segurança suportes de mais de 100 toneladas

Os suportes de mola Big Ton são desenvolvidos especificamente para resolver esse desafio de todo o setor.

Especificações Técnicas do Produto

Principais avanços tecnológicos

Tecnologia Paralela Síncrona Multi-Spring

Disposição centralmente simétrica para distribuição uniforme de força em 4 a 8 grupos de molas

Teste/correspondência individual de molas, desvio de rigidez ≤2%

Mecanismo patenteado de balanceamento de carga garante compressão 100% síncrona

Elimina o carregamento excêntrico em sistemas paralelos com múltiplas molas

Sistema Estrutural de Ultra-Alta Resistência

Aço de alta resistência Q460C, limite de escoamento 80% maior que os materiais padrão

Estrutura tipo caixa integral, rigidez à flexão/torção 3x maior do que os projetos convencionais

A otimização de elementos finitos elimina pontos de concentração de tensão

Deformação estrutural ≤0,5 mm sob carga total

Tecnologia de conexão para serviço pesado de grande diâmetro

Eixos de pino de liga de aço 42CrMo (temperados e revenidos)

Diâmetro máximo do pino 150 mm, capacidade de carga de eixo único superior a 300 toneladas

Buchas autolubrificantes de liga de cobre, coeficiente de atrito ≤0,08

Minimiza o impacto do atrito, melhora significativamente a constância da carga

Processo de fabricação de alta precisão

Corte CNC de chama + plasma composto para placas portantes

Mandrilamento CNC para furos de chave, precisão de posição ± 0,05 mm

O tratamento de alívio de tensão pós-soldagem elimina a tensão residual

Usinagem com uma única braçadeira em grandes centros de pórtico CNC

Proteção de segurança multicamadas

Proteção dupla: limite mecânico + amortecimento hidráulico

O alarme de sobrecarga é acionado a 110% da carga nominal

Design redundante: operação segura mesmo se um grupo de molas falhar

A estrutura anti-tombamento garante estabilidade sob forças laterais

Sistema dedicado de teste e verificação

Testador de carga dedicado de 300 toneladas para validação de carga total de 100%

Aquisição contínua de dados de curso completo (10 leituras por segundo)

Cálculo de constância em tempo real – unidades não qualificadas nunca são enviadas

Testes de fadiga simulados verificam a confiabilidade a longo prazo

Protocolo de teste e validação de fábrica

Todo Big Ton Spring Support passa por testes obrigatórios antes da entrega:

Inspeção de materiais recebidos

Análise espectral para composição de aço de alta resistência

Dureza do aço de mola e testes metalográficos

Detecção ultrassônica de falhas para defeitos internos

Teste de tração de propriedades mecânicas

Controle de qualidade em processo

Inspeção dimensional de 3 coordenadas para peças CNC

Detecção de falhas de solda ultrassônica 100% UT

Inspeção de solda por partículas magnéticas 100% MT

Correspondência da curva carga-deslocamento do grupo de molas

Teste final de carga total (etapa principal)

Carga escalonada do testador de 300 toneladas: 0→50%→100%→120%

Teste de curso completo com mais de 50 pontos de medição

Verificação de constância de carga (deve ser ≤±3%)

Verificação de deformação estrutural (deve ser ≤0,5 mm)

Validação da precisão da sincronização (≤2% de desvio de grupo)

Documentação de entrega

Certificados completos de qualidade do material

Relatórios de detecção de falhas de solda

Relatórios de teste de correspondência de primavera

Relatórios de curva de teste de carga total

Relatórios de análise de elementos finitos

Certificado de qualificação do produto

Casos de aplicação típicos

Caso 1: Projeto de Refino e Integração Química de 20 Milhões de Toneladas/Ano

Produto: Suporte de mola de força constante Big Ton de 150 toneladas

Aplicação: Tubulação de saída do reator de hidrogenação

Condições: carga de 150 toneladas, deslocamento de 250 mm, alta temperatura de 420 ℃

Resultado: 3 anos de operação estável, constância mantida dentro de ±2,5%

Caso 2: Unidade de energia ultra-supercrítica de 1000 MW

Produto: Cabide de força constante resistente de 120 toneladas

Aplicação: Tubulação de vapor principal

Condições: carga de 120 toneladas, deslocamento de 300 mm

Resultado: aceitação da usina aprovada no primeiro teste, zero problemas operacionais

Caso 3: Projeto Terminal de GNL

Produto: suporte resistente de baixa temperatura de 80 toneladas

Aplicação: Pipeline principal de caixa fria

Condições: ambiente criogênico de -162 ℃, carga de 80 toneladas

Resultado: Seleção correta de materiais para baixas temperaturas, sem problemas de fragilização

Processo de serviço de projeto personalizado

Consulta Técnica Pré-Projeto

Engenheiro dedicado para coletar parâmetros detalhados das condições de trabalho

Projeto preliminar com cálculo de correspondência carga-deslocamento

Verificação de resistência/rigidez estrutural de elementos finitos

Proposta técnica + entrega de cotação

Confirmação de projeto

Desenhos detalhados de engenharia (contorno, tabelas de carga)

Confirmação bilateral dos principais parâmetros técnicos

Desenvolvimento do Plano de Inspeção e Teste (ITP)

Início da produção após aprovação assinada

Acompanhamento do progresso da produção

Atualizações semanais de fotos de produção

Oportunidades de testemunhar o cliente para marcos importantes

Suporte de inspeção de terceiros em todo

Resposta de esclarecimento técnico em tempo real

Aceitação de fábrica

Testemunho de teste de carga total no local disponível

Exibição de dados de teste em tempo real

Entrega completa da documentação

Embalagem e envio profissionais

Suporte no local

Equipe técnica para orientação de instalação

Assistência para comissionamento e calibração de carga

Visitas de acompanhamento pós-comissionamento

Suporte técnico vitalício

Big Ton Spring Supports define a referência técnica para suporte de dutos pesados. Nós ultrapassamos os limites do setor, fornecendo soluções confiáveis ​​de carga ultra-alta para seus projetos críticos de engenharia por meio de testes rigorosos e experiência comprovada em projetos.
