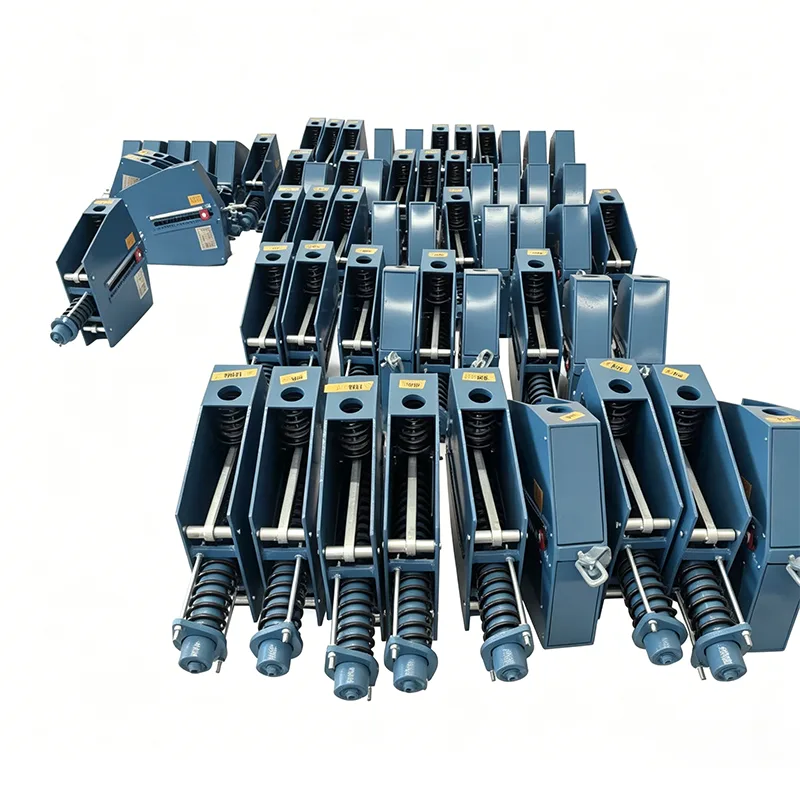

Fundada em 2012, a Yangzhou Tianshun Pipeline Technology Co., Ltd. tem 14 anos de profunda experiência em soluções de suporte de dutos para a indústria de energia, com produtos atendendo a dezenas de projetos de usinas de energia domésticas. Nosso Suporte de Mola Constante para Usina Térmica é um produto especializado desenvolvido estritamente em conformidade com a série DL/T de padrões da indústria de energia. Especialmente otimizado para as características de operação contínua de alta temperatura, alta pressão e ciclo longo de usinas termelétricas, é o principal componente de suporte para os quatro principais sistemas de dutos de usinas de energia.
Em comparação com tubulações industriais comuns, os sistemas de tubulações de usinas termelétricas operam sob condições muito mais adversas:
▶ Alta temperatura e pressão: Tubulações principais de vapor a 540°C~620°C, pressão 16MPa~35MPa
▶ Grande deslocamento térmico: o deslocamento vertical das principais tubulações de vapor pode atingir 300 ~ 500 mm
▶ Cargas pesadas: Tubulações de grande diâmetro e paredes espessas, carga de ponto de içamento único de 50 a 300 toneladas
▶ Altos requisitos de operação contínua: horas de operação anuais da unidade ≥7.500 horas, com enormes perdas de desligamento
▶ Sensível ao empuxo do equipamento: Requisitos extremamente rigorosos para o empuxo da tubulação nas entradas e saídas das turbinas a vapor
▶ Alto nível de segurança: Classificados como tubulações de pressão, com responsabilidades de segurança significativas
Os suportes de mola constante comuns não podem atender totalmente a esses requisitos, tornando essencial o suporte de mola constante dedicado para usinas de energia térmica.
| Tabela de especificações do suporte de mola constante | Exemplo |
| Modelo/Série | PH, LH, CA, CS, TH |
| Capacidade de carga (operacional) | 0,1 kN - 500 kN |
| Viagem total | 50mm, 100mm, 200mm, 400mm |
| Viagem real | Até 600 mm |
| Desvio de Carga (Tolerância) | ±5% (Padrão) / ±3% (Alta Prec.) |
| Posição de instalação | Horizontal/Vertical |
| Acabamento da Habitação | Galvanizado por Imersão a Quente / Epóxi |
| Temperatura operacional. | -20°C a +80°C (ambiente) |
| Material da bobina de mola | 60Si2Mn/50CrVA |
| Faixa de ajuste de carga | ±10% (ajuste de campo) |
Os suspensores e suportes para usinas termelétricas devem atender às seguintes normas do setor elétrico:
|
Número padrão |
Nome padrão |
Requisitos Básicos |
|
DL/T 616 |
Guia para Manutenção e Ajuste de Tubulações e Suportes de Vapor-Água em Usinas Termelétricas |
Requisitos de manutenção, ajuste e inspeção da operação |
|
DL/T 1113 |
Código de aceitação para suportes e suportes de dutos em usinas termelétricas |
Aceitação de fábrica e padrões de aceitação de instalação |
|
DL/T 5054 |
Código Técnico para Projeto de Dutos de Vapor-Água em Usinas Térmicas |
Seleção de projeto e cálculo de carga |
|
GB/T 17116 |
Suportes e Ganchos para Pipelines Parte 1: Especificações Técnicas |
Requisitos técnicos gerais |
O suporte de mola constante para usina térmica atende totalmente a todos os requisitos padrão acima, e os documentos de entrega da fábrica podem ser usados diretamente para supervisão e aceitação da qualidade da usina.
|
Sistema de usina |
Nome do pipeline |
Tipo de produto recomendado |
Parâmetros típicos |
|
Sistema de caldeira |
Pipeline de vapor principal |
Suporte constante de mola para usina termelétrica |
100 ~ 300 toneladas, deslocamento de 200 ~ 400 mm |
|
Sistema de caldeira |
Reaquecer tubulação de vapor |
Suporte/Suporte de Mola Constante |
80 ~ 200 toneladas, deslocamento de 250 ~ 450 mm |
|
Sistema de água de alimentação |
Tubulação de água de alimentação de alta pressão |
Combinação de Força Constante + Variável |
30 ~ 100 toneladas, deslocamento de 100 ~ 250 mm |
|
Sistema de turbina a vapor |
Tubulações de entrada/saída de turbina |
Suporte de mola constante de alta precisão |
50~150 toneladas, constância ≤±4% |
|
Sistema de ar, gás de combustão e carvão |
Dutos de ar quente, dutos de gases de combustão |
Suporte de mola de força variável |
10 ~ 50 toneladas, deslocamento de 50 ~ 150 mm |
|
Sistema de Extração de Vapor |
Tubulações de extração de vapor em todas as etapas |
Força Variável + Força Constante |
5~50 toneladas, deslocamento de 50~200mm |
|
Sistema de Drenagem |
Tubulações de Drenagem e Purga |
Mola de Força Variável |
1 ~ 20 toneladas, deslocamento de 30 ~ 100 mm |
|
Sistema de Água Química |
Água de reposição, condensada |
Suporte Rígido + Força Variável |
Carga pequena, deslocamento pequeno |
As molas usam aço de mola resistente a altas temperaturas 60Si2CrVA, reduzindo a taxa de relaxamento de tensão em 50% a 400 ℃
As peças de alta temperatura adotam aço resistente ao calor 12Cr1MoV para evitar fluência em alta temperatura
Equipado com sapatas de isolamento térmico para bloquear a transferência de calor das tubulações para as molas
Temperatura operacional da mola controlada abaixo de 120°C para garantir estabilidade de desempenho a longo prazo
A constância melhorou para ≤±4%, minimizando o empuxo nas turbinas a vapor
Calibrado para condições de trabalho a frio e a quente antes da entrega
Indicação de deslocamento com precisão de 1 mm para monitoramento conveniente da operação
Curvas de carga-deslocamento disponíveis para apoiar a análise de tensão da tubulação
Superfície do came com têmpera de alta frequência + tratamento de cementação, vida útil 5x maior
Eixos de pino com buchas autolubrificantes, design livre de manutenção
Todos os parafusos com medidas anti-afrouxamento, sem afrouxamento sob vibração
Classificação anticorrosiva de nível C4, adequada para ambientes externos de usinas de energia
Calibrado com precisão de acordo com as cargas do instituto de design antes da entrega, instalação direta no local
Equipado com ferramenta de desbloqueio especial, desbloqueio com um clique após a instalação
Mecanismo de ajuste de carga externo, permitindo ajuste fino on-line durante a operação
Marcações de deslocamento claras para fácil observação pelo pessoal de inspeção da usina
Limites mecânicos superiores e inferiores para evitar danos por deslocamento excessivo
Fator de segurança da haste de suspensão ≥5 vezes, eliminando o risco de fratura
Dispositivo de proteção contra fratura de mola, garantindo suporte seguro mesmo sob condições extremas
Marcações de aviso de sobrecarga para alertar os operadores para o manuseio oportuno
Problemas comuns e medidas preventivas
|
Problema de operação |
Análise de causa |
Medidas Preventivas |
|
Bloqueio de mola não liberado |
Esquecer de remover os parafusos de travamento após a instalação |
Deve ser incluído na lista de verificação de aceitação da instalação |
|
Bloqueio de deslocamento |
Enferrujamento do mecanismo, falta de lubrificação |
Inspeção anual e lubrificação dos eixos dos pinos |
|
Grande desvio de carga |
Peso real do pipeline inconsistente com o projeto |
Verifique novamente e ajuste 1 mês após a operação |
|
Inclinação do cabide |
Grande deslocamento horizontal da tubulação |
Selecione estruturas que permitam deflexão |
|
Corrosão severa |
Ambientes externos e costeiros |
Escolha materiais galvanizados ou de aço inoxidável |
Verifique a posição do indicador de deslocamento e compare com registros históricos
Verifique se todos os parafusos de travamento foram removidos
Inspecione as hastes de suspensão e os eixos dos pinos quanto a deformações e rachaduras
Verifique as soldas quanto a rachaduras
Inspecione a integridade do revestimento anticorrosivo
Registrar dados de operação e estabelecer registro de suporte/suspensão
Com manutenção adequada, o Suporte Constante de Mola da Usina Térmica tem uma vida útil de mais de 20 anos, correspondendo à vida útil dos equipamentos principais da usina.
Padrões de entrega de projetos de usinas de energiaPacote de documentos de fábrica (atendendo aos requisitos de supervisão de qualidade da usina):
Certificado de qualificação do produto
Certificados de qualidade de materiais
Relatórios de teste de primavera
Curvas completas de teste de carga da máquina
Manual de instalação e operação
Registros de inspeção de fábrica
Divulgação técnica do pessoal técnico no local
Orientação de instalação e comissionamento
Apoiar a operação experimental seccional da usina
Acompanhante para operação experimental da unidade por 168 horas
Atendeu mais de 30 projetos de usinas de energia domésticas, incluindo unidades de 300 MW, 600 MW e 1.000 MW
Forneceu suporte para quatro pipelines principais de uma unidade ultra-supercrítica de 1000 MW
Substituição de mais de 200 suportes/ganchos em projeto de reforma de usina termelétrica
Nenhuma reclamação de qualidade por anos consecutivos, alta taxa de repetição de compras de usinas de energia
Garantia do produto de 3 anos, reparo e substituição gratuitos durante o período de garantia
Resposta 24 horas por dia a problemas de emergência em usinas de energia, suporte no local em 48 horas
Consulta técnica vitalícia e fornecimento de peças de reposição
Serviço anual de inspeção de suporte/suspensão disponível
O Suporte de Mola Constante para Usina Térmica é a escolha de suporte confiável para tubulações de alta temperatura e alta pressão em usinas termelétricas. Com 14 anos de profunda experiência na indústria de energia, entendemos profundamente as condições de trabalho e os requisitos padrão das usinas de energia, garantindo a operação segura e estável da unidade com produtos e serviços profissionais.
