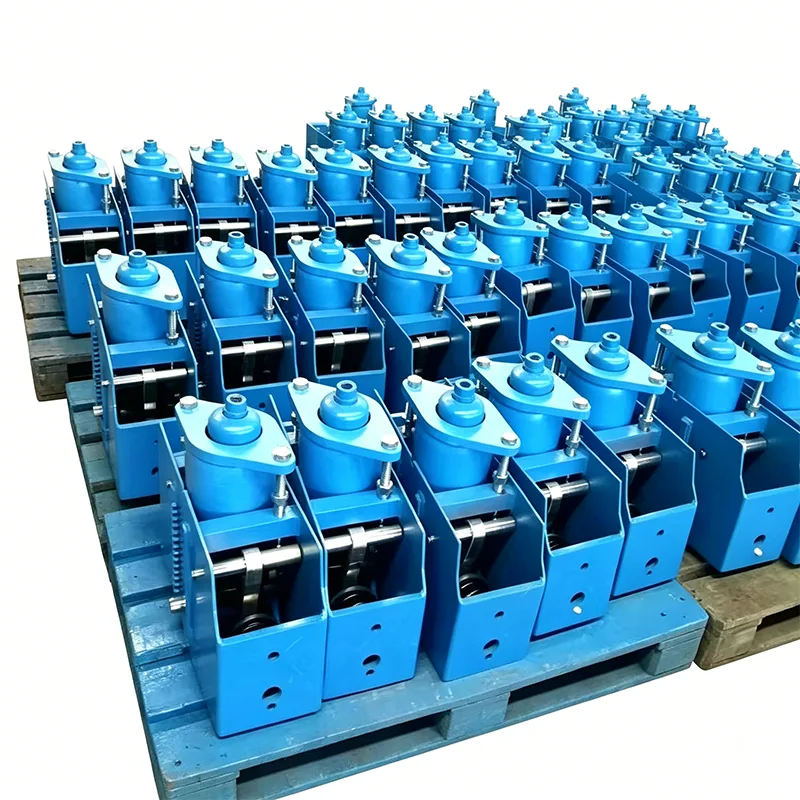

Suporte de mola constante para planta química

Fundada em 2012, a Yangzhou Tianshun Pipeline Technology tem 14 anos de experiência dedicada em P&D e produção em produtos de suporte a tubulações industriais. Nosso Suporte de Mola Constante para Plantas Químicas é um produto essencial desenvolvido especificamente para as características de produção contínua e condições de trabalho complexas da indústria química, e já atendeu dezenas de projetos industriais químicos em todo o mundo.

Curva carga-deslocamento obtida no ensaio de tipo de suporte/suspensor de mola constante. O eixo horizontal representa o deslocamento enquanto o eixo vertical representa a carga. A curva permanece aproximadamente horizontal durante todo o percurso de trabalho, demonstrando que a força de suporte permanece essencialmente constante quando a tubulação desvia devido à expansão e contração térmica.

Este teste de tipo verifica a constância da carga, a estabilidade total do curso e a confiabilidade operacional das unidades de mola constante. Todas as unidades de produção estão sujeitas a calibração de carga antes do envio, com desvio de carga controlado dentro de ±6% de acordo com ANSI/MSS‑SP‑58‑2018 e NB/T47038‑2013.

Esses produtos são aplicáveis ​​a sistemas de tubulação industrial com grande deslocamento térmico, incluindo tubulações de vapor principal e outras tubulações de alta temperatura e alta pressão.

Funções e valor principais do produto

As tubulações de plantas químicas geram deslocamento térmico significativo devido às flutuações de temperatura média. A carga de suporte dos suspensores comuns varia com o deslocamento, causando facilmente deformação da tubulação, danos ao equipamento conectado e até mesmo riscos médios de vazamento.

Através do mecanismo de equilíbrio de torque da mola, o suporte de mola constante da planta química fornece força de suporte consistente durante todo o curso do deslocamento térmico da tubulação, eliminando completamente o estresse adicional causado pela expansão e contração térmica da tubulação e garantindo a operação estável de longo prazo das tubulações químicas.

Especificações Técnicas do Produto

Tabela de especificações do suporte de mola constante	Exemplo
Modelo/Série	PH, LH, CA, CS, TH
Capacidade de carga (operacional)	0,1 kN - 500 kN
Viagem total	50mm, 100mm, 200mm, 400mm
Viagem real	Até 600 mm
Desvio de Carga (Tolerância)	±5% (Padrão) / ±3% (Alta Prec.)
Posição de instalação	Horizontal/Vertical
Acabamento da Habitação	Galvanizado por Imersão a Quente / Epóxi
Temperatura operacional.	-20°C a +80°C (ambiente)
Material da bobina de mola	60Si2Mn/50CrVA
Faixa de ajuste de carga	±10% (ajuste de campo)

Vantagens exclusivas de adaptação para cenários químicos

Visando as características de alta corrosão, operação contínua 24 horas por dia, 7 dias por semana e rigorosos requisitos de segurança das fábricas de produtos químicos, o produto foi especialmente otimizado:

▶  Personalização anticorrosiva: Adaptável a ambientes corrosivos de fábricas de produtos químicos, com soluções personalizadas, incluindo carcaças de aço inoxidável, revestimento anticorrosivo pesado e revestimento resistente a ácidos e álcalis

▶  Alta resistência à fadiga: as molas centrais passam por 10.000 testes de fadiga de curso completo, adequadas para operação ininterrupta de instalações químicas por longo prazo

▶  Controle preciso de força constante: Desvio de carga estritamente controlado dentro de ±5%, eliminando vazamentos na interface da tubulação e danos ao equipamento causados ​​pela concentração de tensão

▶  Sem depuração no local: pré-comprimido e calibrado antes da entrega, içado diretamente e instalado no local sem ajuste secundário, reduzindo o tempo de inatividade do projeto

Sistema de Controle de Produção e Qualidade (Garantia de Profissionalismo)

Testes internos abrangentes são realizados em cada produto antes do envio

Antes do envio, cada produto passa por um processo completo de testes internos. Este processo inclui inspeção dimensional e visual, PMI (Identificação Positiva de Material), testes de dureza, testes não destrutivos MT/PT quando aplicável, testes de carga de mola com curvas de carga-deslocamento e medição de espessura de revestimento. São fornecidos Relatórios de Teste de Fábrica (FTR) e Relatórios de Teste de Material (MTR).

Esclarecimento sobre acreditação de terceiros

Os testes internos não são iguais aos testes de terceiros credenciados pela ILAC. Se forem necessários testes testemunhados por terceiros ou testes laboratoriais, eles poderão ser fornecidos como um serviço opcional separado.

Serviços opcionais de inspeção de terceiros (citados separadamente)

1. Teste de materiais

Este serviço abrange análise de composição química, testes de tração, testes de impacto Charpy em baixa temperatura e testes de dureza.

2. Soldar END

Os métodos disponíveis incluem Teste de Partículas Magnéticas (MT), Teste de Líquido Penetrante (PT), Teste Ultrassônico (UT) e Teste Radiográfico (RT).

3. Teste de desempenho de carga de mola

Curvas de deslocamento de carga estão incluídas.

4. Inspeção de proteção contra corrosão de galvanização por imersão a quente / revestimento epóxi

5. Testes testemunhados, vigilância de fábrica e inspeção pré-embarque (PSI)

Nossas vantagens distintivas

Comparado com o sistema internacional de suporte de tubos LISEGA

Nossa precisão de carga de produto, padrões de teste e sistemas de documentação são comparados com o sistema internacional de suporte de tubos LISEGA.

Mais do que um fornecedor doméstico padrão

Ao contrário dos fabricantes nacionais padrão que fornecem apenas o produto em si, fornecemos uma curva carga-deslocamento com cada unidade de mola. Também ajudamos a organizar testes SGS de terceiros e inspeções testemunhadas, e apoiamos revisões de documentos por engenheiros de PE/CPE para projetos no exterior.

Implementação de Projeto e Garantia de Serviço (Autoridade e Credibilidade)

Ao longo de 14 anos, nosso Suporte Constant Spring para Plantas Químicas foi implantado em refinarias, parques químicos finos e projetos farmacêuticos em toda a China, Sudeste Asiático, Europa e América do Sul, com parcerias repetidas de longo prazo com vários contratados de EPC:

▶  Todos os produtos vêm com certificados de materiais completos e relatórios de inspeção, em conformidade com as especificações de aceitação de segurança de projetos químicos

▶  Suporte completo ao ciclo de vida: cálculo de carga pré-venda, orientação de instalação no local e resposta técnica pós-venda 24 horas por dia

▶  A base de produção de Jiangsu conta com canais logísticos dedicados para projetos químicos, permitindo entrega acelerada para pedidos urgentes

Informações sobre cooperação

Se o seu projeto químico exigir suporte de mola constante personalizado para planta química ou precisar de ajustes de projeto para condições especiais de trabalho, como alta temperatura e forte corrosão, entre em contato diretamente com nossa equipe técnica. Forneceremos uma solução completa de seleção e cotação.
